L'importance d'un référentiel altimétrique précis
💡Avoir le référentiel altimétrique de l'ensemble de nos points de mesures est essentiel pour :
-
Assurer la cohérence des données hydrologiques : Comparer les mesures avec d'autres stations et bases de données officielles (ex. : MNGF).
-
Suivre précisément les variations du niveau d'eau : Analyser les tendances hydrologiques, notamment les crues et les étiages.
-
Faciliter l'interopérabilité avec d'autres systèmes : Intégrer les données dans des bases environnementales et géographiques.
-
Améliorer la précision des modèles hydrauliques : Affiner les calculs de débits et la modélisation des écoulements.
-
Sécuriser les infrastructures et la gestion des risques : Anticiper les impacts des crues.
Pour s'adapter à vos préférences, plusieurs référentiels altimétriques sont disponibles sur la plateforme vorteX-io.

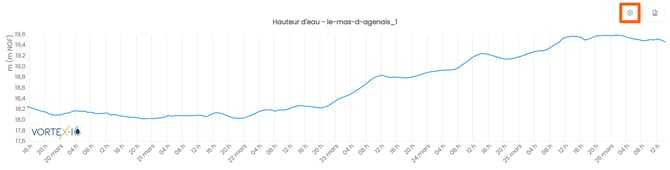

Le référentiel altimétrique peut être sélectionné directement via la page "Points de Mesure", puis en cliquant sur le bouton de paramétrage en haut à droite du graphique de hauteur d'eau (voir image ci-dessous).

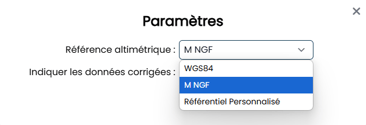

Les référentiels altimétriques disponibles :
WGS84: WGS84 est un système de coordonnées comprenant un modèle de la terre. Il est défini par un ensemble de paramètres primaires et secondaires : les paramètres primaires définissent la forme de l'ellipsoïde de la terre, sa vitesse angulaire, et sa masse.
MNGF: La cote NGF (Nivellement Général de la France) est une référence incontournable pour mesurer les altitudes et les profondeurs. Il s’agit d’une mesure précise de l’altitude d’un point par rapport au niveau moyen de la mer.
Référentiel Personnalisé: Le référentiel personnalisé vous permet de choisir une altitude de référence spécifique adaptée à votre contexte. En définissant votre propre niveau 0, vous pouvez ajuster les mesures altimétriques en fonction de vos besoins opérationnels ou des particularités de votre site.
Comment ajouter un référentiel personnalisé:
Cas 1 : Associer un référentiel à un repère (ex. : échelle limnimétrique)
Pour mieux interpréter vos données, vous pouvez associer un repère physique, comme une échelle limnimétrique, à un référentiel personnalisé. Cela permet d'afficher les hauteurs d'eau selon une base qui vous est familière.
Exemple :

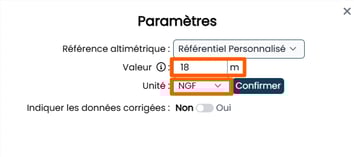

Vous savez que le zéro de votre échelle limnimétrique correspond à une altitude de 18 mètres NGF. En définissant ce point comme base de votre référentiel, toutes les hauteurs d’eau affichées dans le graphique seront recalculées en fonction de cette nouvelle référence.

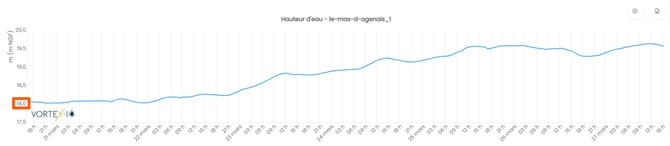

Résultat : Le graphique s’ajuste automatiquement, et les valeurs sont exprimées par rapport à votre point de référence, rendant l’interprétation des données plus intuitive.
Cas 2 : Associer un référentiel à l'assec d'un cours d'eau
Quand un cours d’eau est complètement à sec, il peut être utile d’en faire un point de référence altimétrique. Cela permet d’afficher des hauteurs d’eau faciles à interpréter par rapport au fond du lit.
Exemple:

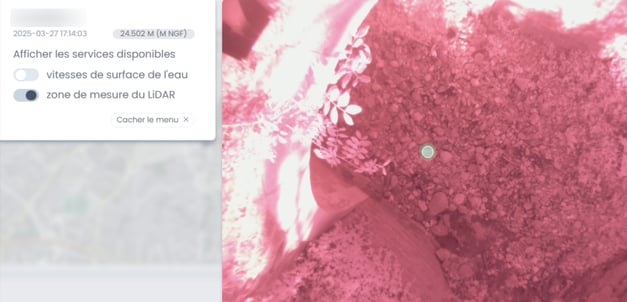

Si vous connaissez précisément l’altitude du fond du lit en NGF ou WGS84, ou si votre station est au dessus d'un cours d'eau assec, vous pouvez utilisez ces valeurs comme point 0 de votre référentiel altimétrique personnalisé.

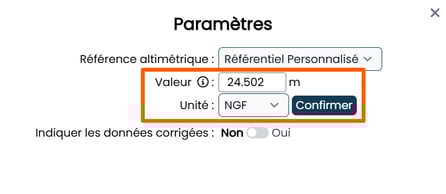

Dans l’interface de la plateforme vorteX-io, définissez cette altitude comme niveau zéro du référentiel sélectionné.

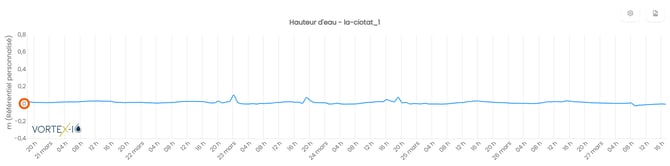

Résultat : Le graphique de hauteur d’eau s’ajuste automatiquement en prenant en compte cette nouvelle référence. Ainsi, les variations du niveau d’eau sont directement interprétables par rapport à l’assec du cours d'eau.
